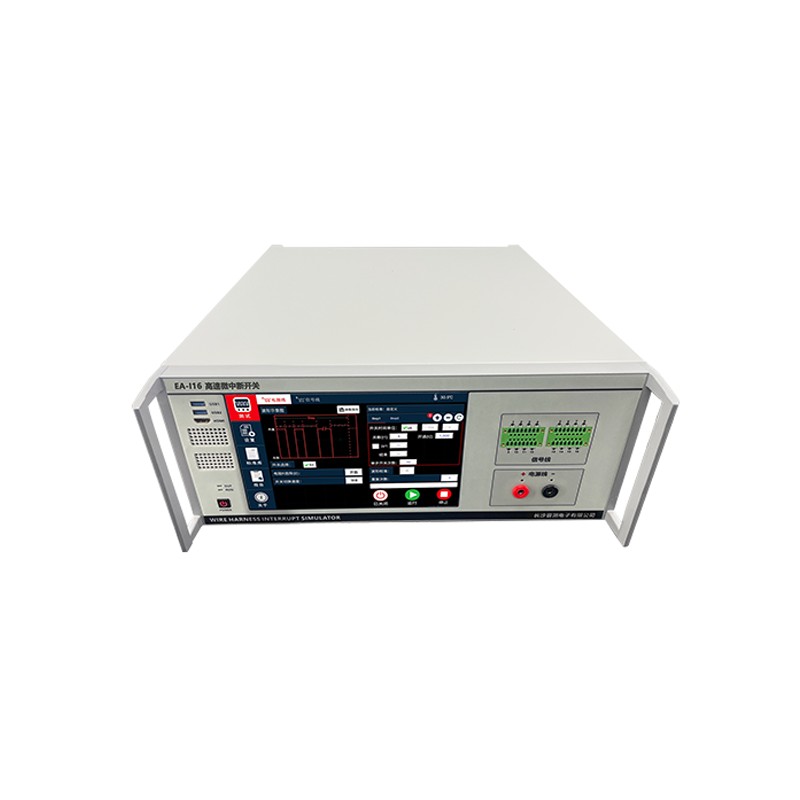

EA-I16 高速微中断开关(汽车电源故障模拟器)电源线信号线二合一设计，应用于汽车线束微中断测试，输出波形**，最小支持1us中断试验。
产品特点
电源线信号线二合一设计
内置S1(S+)、S-、S2开关
中断时间最小1µs
上升下降沿时间＜200ns
多种电压变化率
支持16路信号线中断
中断参数可编程
低内阻
设备可支持单独使用
标配校准器件
支持一键校准
丰富的程控接口，支持远程控制
10.1寸智能化电容触控显示屏
应用领域
汽车零部件测试、**产品
符合标准
LV 148-E09、LV124-E10/E13、GMW3172-9.2.18、Audi LAH.4H0.900.C-2014 2.6.23、PSA B21 7110-7.1.13.6、VW 80000-E10/E13、其他车厂标准要求
技术参数
电源线中断开关 | 内置 |
电源开关 | 内置S1(S+)、S-、S2 |
S2泄放电阻 | 开路、0Ω、0.1Ω、1Ω、100Ω |
内阻 | ≤50mΩ |
最大电压 | 80V |
最大电流 | 50A、100A、200A根据用户需求 |
电流方向 | 正极、负极 |
上升下降沿时间 | ＜200ns |
波形畸变率 | ＜5% |
电压变化率 | 高速＞100V/µs、低速≥20V/µs |
开通时间 | 1µs～16s |
中断时间 | 1µs～16s |
中断时间步进 | 支持 |
峰值电流范围 | 持续电流400A，维持时间200ms，1200A可持续1ms,峰值电流若大于1200A自动切断供电。 |
校准附件 | 标配1Ω 、100Ω |
信号线中断开关 | 内置 |
内阻 | ≤150mΩ |
信号线通道 | 16通道可切换 |
切换方式 | 自动切换 |
试验模式 | 支持单路、多路同时试验。 |
最大电压 | 40V |
最大电流 | ≤2A |
电流方向 | 双向，任意接插 |
上升沿或者下降沿时间 | ＜200ns |
波形畸变率 | ＜5% |
开通时间 | 1µs～16s |
中断时间 | 1µs～16s |
中断数据编程 | 支持 |
峰值电流范围 | 最大3A持续200ms |
校准附件 | 标配1Ω 、1000Ω |
接口 | 以太网、HDMI、USB、RS485 |
接口功能 | 支持高清投屏、支持鼠标、键盘操控、其他 |
使用环境 | 温度：10℃～40℃，湿度：30%～70% |
工作电源 | AC：110～250V@50Hz/60Hz |
外形尺寸 | 4U/19"标准机箱，电源容量大于50A尺寸不同 |
重量 | 约10kg |
